Jak pierścienie ślizgowe ulepszają jednostki przechylania Pan do integracji radaru

Wprowadzenie

Nowoczesne systemy radarowe wymagają ciągłej rotacji o 360 °, transmisji danych w czasie rzeczywistym i absolutnej niezawodności w trudnych warunkach zewnętrznych. W przypadku integratorów systemów pracujących w zastosowaniach nadzoru przybrzeżnego, obrony granicznej i radaru morskiego jednym z kluczowych wyzwań jest utrzymanie nieprzerwanej mocy i transmisji sygnału, podczas gdy czujnik radarowy obraca się bez końca. Właśnie w tym miejscu niezbędne stają się pierścienie ślizgowe-ukryty element, który przekształca zwykłą jednostkę pochylenia (PTU) w prawdziwie inteligentną platformę radarową o ciągłym obrocie.

Co to jest pierścień ślizgowy i dlaczego ma to znaczenie

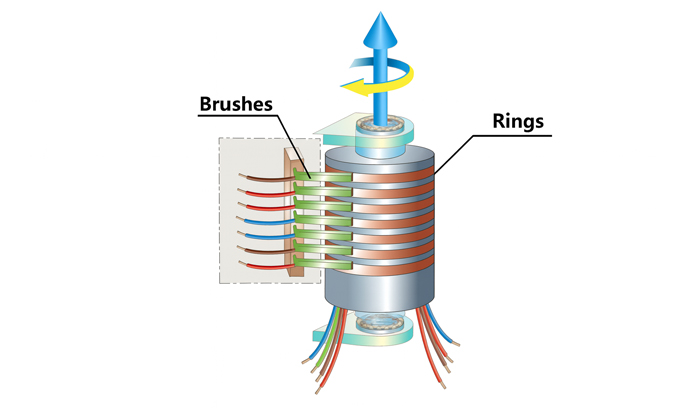

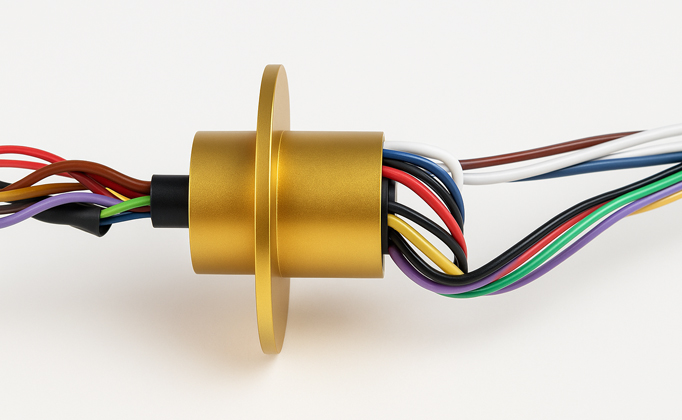

Pierścień ślizgowy to urządzenie elektromechaniczne, które umożliwia przesyłanie mocy, sygnałów sterujących i danych między częściami stacjonarnymi i obracającymi się. Wewnątrz aJednostka przechyłu do patelni, Znajduje się między obrotową podstawą a nieruchomą obudową, umożliwiając swobodny obrót głowicy bez skręcania lub uszkadzania wewnętrznych kabli.

Bez pierścienia ślizgowego PTU może obracać się tylko w granicach ± 180 °. Dzięki pierścieniu ślizgowemu może obracać się o 360 ° w sposób ciągły-jest to istotna cecha systemów radarowych, które wymagają stałego zasięgu skanowania.

Rola pierścieni ślizgowych w jednostkach pochylania Pan Radar

W zastosowaniach radarowych PTU często przenosi transceivery radarowe o wysokiej częstotliwości, anteny, moduły transmisji danych i wzmacniacze. Urządzenia te wymagają stabilnego zasilania DC, Ethernet, magistrali CAN, a nawet linii sygnałowych RF, aby przebiegać przez złącze obrotowe. Wysokiej jakości pierścień ślizgowy zapewnia stabilną moc, transfer sygnału o niskich stratach i długoterminową niezawodność.

Korzyści z integracji pierścienia ślizgowego

Aplikacje w świecie rzeczywistym

• Nadzór przybrzeżny i portowy-Bliski Wschód

• Kontrola graniczna-Europa

• Monitorowanie rurociągu naftowego-Azja

• Systemy śledzenia i anten UAV-globalne

Wybór odpowiedniego pierścienia ślizgowego dla twojego radarowego PTU

Wybierając PTU do integracji radaru, kluczowe parametry pierścienia ślizgowego obejmują:

• Pojemność mocy (W lub A)

• Liczba kanałów dla linii sygnałowych, sterujących i energetycznych

• Typ sygnału-Ethernet, RS485, CAN, RF itp.

• Ocena IP-IP66 lub wyższa do użytku na zewnątrz

• Zakres temperatur pracy-od-45 °C do 60 °C w ekstremalnych warunkach

ZIWIN's Heavy-Duty 120 kg Pan Tilt Unit Zdolność do pierścieni ślizgowych

ZIWIN Technology projektuje i produkuje wytrzymałe jednostki pochylania pan, które mogą obsługiwać ładunki o masie do 120 kg, specjalnie zbudowane dla systemów radarowych, antenowych i elektrooptycznych pracujących w trudnych warunkach zewnętrznych.

Aby sprostać wymaganiom systemów radarowych dużej mocy i zastosowań nadzoru dalekiego zasięgu, ZIWIN integruje niestandardowe zespoły pierścieni ślizgowych o wysokim natężeniu prądu, które mogą obsługiwać zarówno moc, jak i transmisję sygnału z wyjątkową niezawodnością.

Pierścień ślizgowy wewnątrz 120 kg PTU ZIWIN obsługuje maksymalne dostarczanie mocy do 3 kW do montowanego na górze sprzętu, zapewniając stabilną pracę energochłonnych urządzeń, takich jak:

• Transceivery radarowe dużej mocy

• Emitery laserowe dalekiego zasięgu

• Ładunki termiczne i optyczne z dwoma czujnikami

• Mobilne naziemne lub morskie systemy nadzoru

Każdy wysokoprądowy pierścień ślizgowy jest zaprojektowany z:

• Interfejsy kontaktowe złoto-złoto dla niskiej rezystancji i minimalnego hałasu

• Zoptymalizowane rozpraszanie ciepła, aby zapewnić ciągłą pracę 24/7

• Konfigurowalne konfiguracje kanałów łączące linie zasilania, Ethernet, sterowania i danych

Ta konstrukcja sprawia, że 120-kilogramowy PTU ZIWIN jest jednym z najbardziej wydajnych rozwiązań na rynku-osiągnięcie idealnej równowagi między mechaniczną precyzją i wydajnością elektryczną, oraz elastyczność integracji dla zaawansowanych zastosowań radarowych i obronnych.

FAQ

• P: Dlaczego pierścień ślizgowy jest niezbędny dla PTU radarowego?

A: Ponieważ anteny radarowe wymagają ciągłego obrotu. Pierścień ślizgowy zapobiega skręcaniu kabla i zapewnia nieprzerwaną transmisję mocy i sygnału.

• P: Jaka jest różnica między standardowym PTU a PTU z pierścieniem ślizgowym?

O: Standardowy PTU obraca się w granicach ± 180 °, podczas gdy PTU z pierścieniem ślizgowym obsługuje niekończące się obroty o 360 °.

• P: Czy pierścienie ślizgowe mogą obsługiwać szybkie dane?

Tak, nowoczesne pierścienie ślizgowe obsługują kanały Gigabit Ethernet, CAN lub RF przy minimalnej utracie sygnału.

• P: Czy ZIWIN PTU są odpowiednie dla środowisk morskich i pustynnych?

O: Oczywiście. ZIWIN PTU są wyposażone w ochronę IP66, odporną na korozję obudowę i konstrukcję o szerokiej temperaturze (od-45 ° C do 60 ° C).

Wniosek

Pierścienie ślizgowe mogą być niewidoczne, ale są kluczowym czynnikiem umożliwiającym działanie radaru 360 °. Dzięki integracji zaawansowanej technologii pierścieni ślizgowych, wytrzymałe jednostki pochylania ZIWIN zapewniają stabilną moc, bezproblemowy transfer danych i długoterminową niezawodność-zapewniając, że systemy radarowe pozostają w trybie online, dokładne, i działa w najtrudniejszych środowiskach.

Skontaktuj się z technologią ZIWIN, aby dowiedzieć się więcej o niestandardowych platformach pochylania do radaru, anteny i integracji elektrooptycznej. Sales@ziwincctv.com
