Główny strumień a podstrumień w CCTV: Szybki przewodnik po obliczeniach pamięci masowej

W nowoczesnych systemach nadzoru CCTV główny strumień i podstrumień to dwie kluczowe koncepcje, które często dezorientują użytkowników. Projektując projekt nadzoru wideo lub obliczając wymagania dotyczące pamięci masowej, ważne jest, aby zrozumieć różnice między tymi dwoma strumieniami. Ten artykuł, dostarczony przezZiwin, Wyjaśnia ich funkcje, podkreśla typowe zastosowania i zapewnia praktyczną formułę szybkiego oszacowania pojemności pamięci CCTV.

Co to jest główny strumień?

Głównym strumieniem jest podstawowy, wysokiej jakości strumień wideo generowany przez kamerę.

• Rozdzielczość:Zwykle najwyższa rozdzielczość obsługiwana przez aparat (np. 1080p, 4MP lub 4K).

• Bitrate:Zwykle od 3 do 8 Mb/s w zależności od formatu kompresji (H.264/H.265) i ustawień jakości obrazu.

• Przypadek użycia:Nagrywanie do NVR/DVR, pamięć lokalna, odtwarzanie w wysokiej rozdzielczości i zbieranie dowodów.

Co to jest Sub Stream?

Strumień podrzędny to drugorzędny strumień wideo o niższej szybkości transmisji bitów przeznaczony do aplikacji przyjaznych dla przepustowości.

• Rozdzielczość:Powszechnie niższe, takie jak CIF, D1 lub 720p.

• Bitrate:Ogólnie między 256 Kbps i 1 Mbps.

• Przypadek użycia:Zdalne oglądanie na urządzeniach mobilnych, podgląd na żywo w monitorowaniu wieloekranowym, transmisja o niskiej przepustowości.

W prostych słowach:

Główny strumień = Wysokiej jakości przechowywanie

Sub Stream = płynne zdalne oglądanie

Dlaczego systemy CCTV używają podwójnych strumieni?

1. równowaga jakości i przepustowości

Główny strumień zapewnia wyraźne nagrania.

Sub stream umożliwia płynne odtwarzanie przez ograniczone połączenia internetowe.

2. Zmniejsz ciśnienie przechowywania

Strumień podrzędny wymaga znacznie mniej miejsca, nadaje się do podglądu wielokanałowego.

3. Poprawić elastyczność systemu

Użytkownicy mogą wybierać między strumieniem głównym a podrzędnym w oparciu o swój scenariusz, zapewniając zarówno nagrywanie na poziomie dowodów, jak i dostęp w czasie rzeczywistym.

Wzór obliczeniowy pamięci masowej CCTV

Wymagania dotyczące przechowywania CCTV są określane na podstawie szybkości transmisji bitów, czasu nagrywania iKamera CCTV.

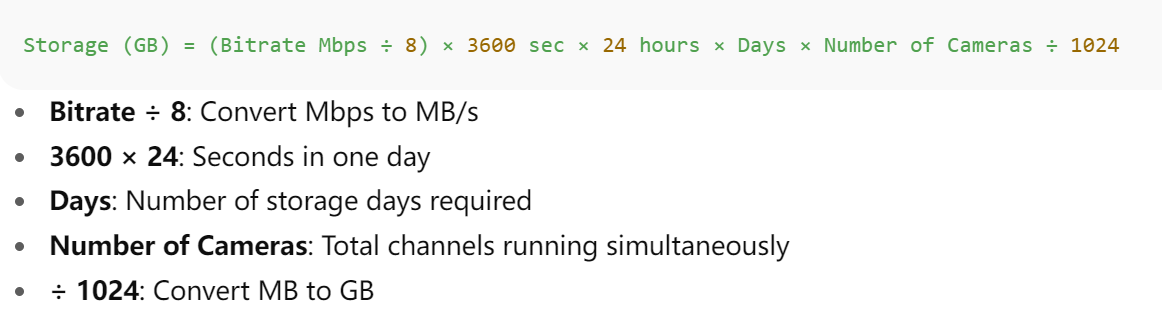

Podstawowa formuła to:

Przykład obliczania przechowywania

Scenariusz:

50 kamer, każda rozdzielczość 1080p, kodowanie H.265, średnia szybkość transmisji 3 Mbps.

Wymagane nagranie: 90 dni.

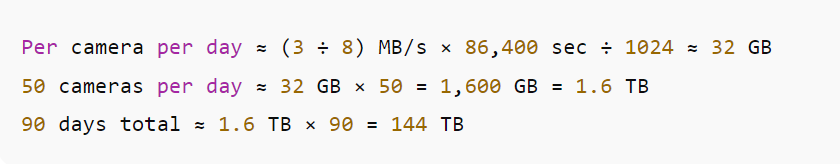

Obliczanie:

Wynik:

Przez 90 dni około144 TBJest wymagane. Biorąc pod uwagę rzeczywistą dostępność dysku twardego (~ 90% pojemności nominalnej), przynajmniej160 TB przechowywaniaJest zalecane.

Wskazówki dotyczące optymalizacji przechowywania

1. Użyj kompresji H.265

Oszczędza przechowywanie 30-50% w porównaniu do H.264.

2. Włącz nagrywanie detekcji ruchuG

Rejestruje tylko wtedy, gdy wykryto ruch, zmniejszając niepotrzebne przechowywanie.

3. zmienna Bitrate (VBR)

Dynamicznie dostosowuje szybkość transmisji w zależności od złożoności sceny.

4. Wielowarstwowa strategia przechowywania

Zachowaj nagrywanie głównego strumienia dla krytycznych kamer, podczas gdy nagrywanie podstrumieniowe może być używane dla kanałów ogólnych.

Wniosek

Główny strumień i podstrumień to podstawowe elementy systemów CCTV:

Główny strumień zapewnia wysokiej jakości przechowywanie dowodów.

Sub stream gwarantuje płynne zdalne oglądanie i efektywne wykorzystanie przepustowości.

Rozumiejąc ich role i stosując formułę obliczania pamięci masowej CCTV, projektanci systemów mogą dokładniej planować pojemność pamięci, zmniejszając koszty przy jednoczesnym zachowaniu jakości wideo i niezawodności systemu.

FAQ: Główny strumień vs Sub Stream i CCTV Obliczanie pamięci masowej

P: Jaka jest różnica między głównym strumieniem a podstrumieniem w CCTV?

A: główny strumień zapewnia najwyższą jakość wideo (e.g. 1080p lub 4K) do nagrywania i odtwarzania, podczas gdy podstrumień oferuje niższą rozdzielczość i przepływność, co zapewnia płynne zdalne przeglądanie i mniejsze wykorzystanie przepustowości.

Q2: Dlaczego podstrumień jest ważny w systemie CCTV?

A2: Strumień podrzędny zmniejsza obciążenie sieci i wykorzystanie pamięci masowej, dzięki czemu idealnie nadaje się do monitorowania mobilnego, wyświetlania na wielu ekranach i sytuacji, w których przepustowość Internetu jest ograniczona.

P: Jak obliczyć wymagania dotyczące przechowywania CCTV?

A: Możesz użyć formuły:

Pomaga to oszacować całkowitą pojemność potrzebną do twojego systemu CCTV.

P: Ile pamięci potrzeba 50 kamer na 90 dni nagrywania?

A: dla 50 kamer w 1080p H.265 kodowania (3 Mbps każdy), około 144 TB jest wymagane przez 90 dni. Biorąc pod uwagę wydajność dysku twardego, zaleca się co najmniej 160 TB.

P: Jak mogę zmniejszyć przestrzeń dyskową CCTV bez utraty jakości wideo?

O: Użyj kompresji H.265, włącz nagrywanie detekcji ruchu, zastosuj zmienną przepływność (VBR) i zastosuj różne strategie przechowywania dla strumienia głównego vs podstrumienia, aby zoptymalizować wykorzystanie pamięci.
