Profesjonalny przewodnik instalacji: kluczowe kroki do instalowania, kalibracji i debugowania pozycjonera Pan Tilt

Po wybraniu wysokowydajnej jednostki Pan Tilt (PTU), prawidłowa instalacja, skrupulatna kalibracja i dokładne debugowanie mają kluczowe znaczenie dla odblokowania jej pełnego potencjału i zapewnienia długiej żywotności. Termin Pan Tilt Positioner w szczególności podkreśla jego podstawową zdolność do „ precyzyjnego pozycjonowania ”. Ten przewodnik zawiera instrukcje krok po kroku dotyczące profesjonalnej instalacji PTU oraz szczegóły dotyczące podstawowych punktów kalibracji i debugowania, umożliwiając „ zwinnemu oku ”widzieć bardziej stabilnie, dokładnie i dalej.

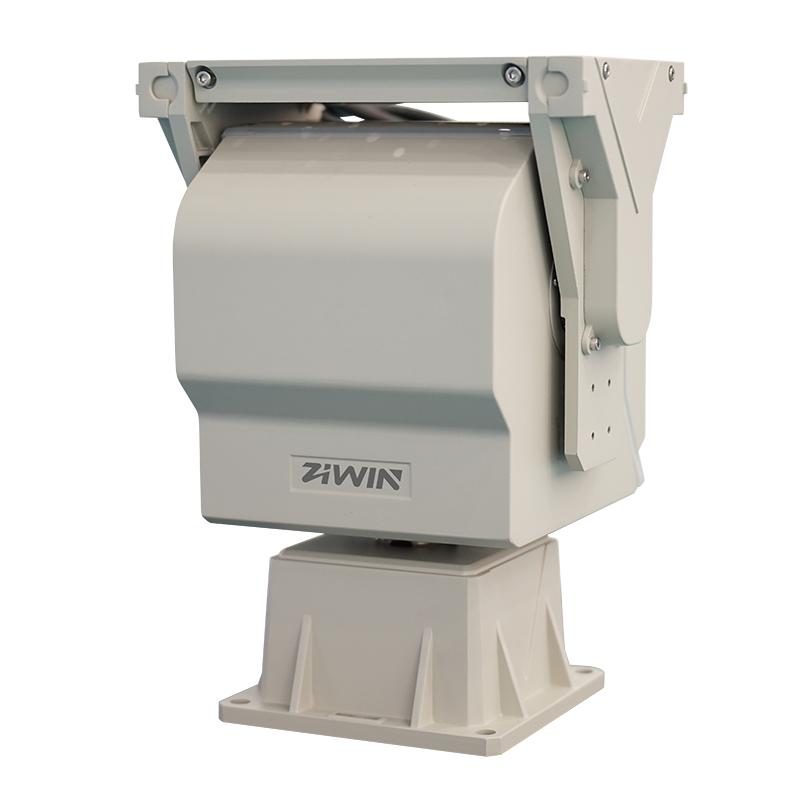

Przygotowanie do instalacji wstępnej

1. Badanie miejsca:

OPotwierdzenie punktu montażowego:Czy lokalizacja spełnia potrzeby w zakresie nadzoru? Czy są przeszkody w zasięgu wzroku? Czy jest dostępny do przyszłej konserwacji?

OOcena strukturalna:Czy powierzchnia montażowa (ściana, słup, belka) jest wystarczająco mocna i stabilna? Czy wytrzyma łączny ciężar i moment obrotowy zespołu pochylania patelni, kamery i obciążenia wiatrem? Kluczowe dla podwyższonych instalacji! Wzmocnij, jeśli to konieczne.

OKontrola środowiskowa:Czy planowane są wodoodporne, pyłoszczelne, punkty dostępu do zasilania i poprowadzenie kabli sygnałowych?

2. Narzędzie i przygotowanie materiału:

O Wiertarka elektryczna, wiertarka udarowa (do betonu), odpowiednie wiertła, poziomica, klucze (otwarte, regulowane), śrubokręty (Phillips, płaska głowica), ściągacze do drutu, narzędzie do zaciskania, multimetr, taśma wodoodporna/elektryczna, wodoodporny mastyk/silikon, opaski kablowe, szelki bezpieczeństwa (niezbędne do wysokiej pracy).

O Kompatybilny wspornik montażowy, zatyczki ścienne/kotwy (dostosowane do materiału ściennego), zestaw akcesoriów PTU.

3. Rozboksowanie produktu i inspekcja:

O Zweryfikuj zawartość na liście przewozowej (korpus PTU, wspornik, śruba, instrukcja obsługi itp.).

O Sprawdź, czy nie ma uszkodzeń przesyłki.

O Delikatnie obracaj ręcznie osiami poziomymi i pionowymi, aby sprawdzić, czy nie ma wiązania lub nietypowych dźwięków (UWAGA: Wykonaj to BARDZO delikatnie przed włączeniem, aby uniknąć uszkodzenia wewnętrznych kół zębatych).

Mechaniczna instalacja jednostki Pan Tilt

1. wspornik instalacji (jeśli dotyczy):

O Ustaw wspornik zgodnie z planem. Użyj poziomicy, aby upewnić się, że wspornik jest zamontowany PERFEKCYJNIE POZIOM. To jest podstawa dla kolejnego wyrównywania PTU! Zaznacz otwory, wywierć, włóż kotwice i bezpiecznie przymocuj wspornik.

2. Montaż PTU do wspornika/podstawy:

O Dopasuj podstawę PTU do płyty montażowej wspornika lub bezpośrednio do powierzchni montażowej (np. Do mocowania wiszącego).

O Bezpiecznie i równomiernie dokręcić śruby dostarczane przez PTU. Upewnij się, że wszystkie śruby są zainstalowane i dokręcone, aby zapobiec poluzowaniu w wyniku długotrwałych wibracji.

OWERYFIKACJA POZIOMU:Ponownie użyj poziomicy na podstawie PTU (lub wyznaczonej powierzchni poziomującej), aby potwierdzić, że cała patelnia i jednostka pochylenia są idealnie wypoziomowane. Ma to kluczowe znaczenie dla płynnej rotacji i poziomego horyzontu obrazu!

3. Instalowanie kamery i obudowy:

O Zamontuj aparat bezpiecznie na platformie kamery PTU zgodnie z instrukcją obsługi aparatu. Upewnij się, że śruby blokujące są szczelne.

O Jeśli używasz zewnętrznej obudowy, zamontuj ją nad kamerą i PTU (niektóre PTU mają zintegrowane interfejsy obudowy). Postępuj zgodnie z instrukcjami dotyczącymi uszczelniania obudowy. Imperatyw: Wykonaj dokładne uszczelnienie, szczególnie w punktach wejścia kabla, używając wodoodpornego mastyksu i dławików.

Połączenia elektryczne i okablowanie

BEZPIECZEŃSTWO PIERWSZE! ODŁĄCZAJ WSZYSTKIE MOC PRZED POSTĘPOWANIEM!

1. Podłączenie kabla zasilającego:

O Potwierdź wymagane napięcie PTU (AC24V/DC24V/DC12V). Użyj odpowiednio ocenianego kabla z wystarczającą miarą (rozważ spadek napięcia na odległość).

O Przełącz przewód i podłącz do zacisków zasilania PTU ( / -lub L/N, dokładnie dopasuj schemat okablowania PTU!).

O Wykonaj izolację i odporność na warunki atmosferyczne (na zewnątrz). ZIWIN TECHNOLOGIA Pantend jednostki zazwyczaj wyposażone są w wygodne listwy zaciskowe lub złącza lotnicze.

2. połączenie kabla sterującego sygnałem (RS-485):

O Użyj kabla skrętki ekranowanej (STP) (np. jednej pary z kabla Cat5e/Cat6 lub dedykowanego kabla RS-485). Tarcza jest niezbędna dla odporności na hałas.

O Podłącz interfejs RS-485 PTU (zwykle oznaczony A /B-lub D /D-) do odpowiedniego interfejsu na kontrolerze (DVR/NVR/klawiatura).

OKONFIGURACJA SIECI KRYTYCZNEJ:

• Upewnij się, że cała sieć RS-485 używa topologii „ łańcucha-stokrotek ”(magistrali), a NIE topologii gwiazdy.

• Zainstaluj rezystor terminacyjny 120 Ω między zaciskami A i B TYLKO w OSTATNIM urządzeniu na magistrali (zwykle na końcowym końcu PTU lub kontrolera). Jest to niezbędne dla stabilnej komunikacji bez utraty pakietów! Dokładnie przejrzyj podręczniki kontrolera i PTU dotyczące zakończenia.

OUziemienie tarczy:Uziemić osłonę kabla tylko na jednym końcu (zwykle na końcu kontrolera lub zasilacza) do właściwego uziemienia. Pozostaw drugi koniec niepołączony, aby uniknąć pętli uziemienia.

3. Połączenie kablowe wideo/sieciowe:

OKamera analogowa:Podłącz kabel wideo (np. SYV-75-5) do interfejsu wejściowego wideo PTU (jeśli integruje pierścień ślizgowy wideo).

OKamera IP (sieciowa):Podłącz kabel sieciowy do interfejsu sieciowego PTU (również przez pierścień ślizgowy). Zalecany jest ekranowany kabel Ethernet (STP).

OWykonaj odporność na warunki atmosferyczne!

4. Zarządzanie i ochrona kabli:

O Użyj opasek kablowych, aby oddzielnie łączyć i zabezpieczać zasilanie, sterowanie i kable wideo/sieciowe, zapobiegając splątaniu i naprężeniom.

O W przypadku przejazdów na zewnątrz użyj przewodów lub korytek kablowych, aby chronić kable przed słońcem, deszczem i uszkodzeniami.

O Pozostaw wystarczającą pętlę serwisową kabla w punkcie wyjścia PTU, aby zapobiec szarpaniu podczas obrotu.

Początkowa konfiguracja Power-On i Basic

1. Ostateczna kontrola:Czy wszystkie połączenia są poprawne i bezpieczne? Kompletne zabezpieczenie przed warunkami atmosferycznymi? Śruby dokręcone?

2. Włączanie zasilania:Zastosuj moc. Obserwuj światła wskaźnikowe PTU (jeśli są obecne)-powinny pokazywać normalny stan (np. Włączona dioda zasilania, migająca dioda komunikująca się).

3. Test komunikacji:Używając klawiatury sterującej lub oprogramowania VMS, wysyłaj podstawowe polecenia (np. przesuń w lewo, przesuń w prawo). Obserwuj, czy jednostka przechylania patelni zareaguje.

4. Ustaw kod adresu:Jeśli w sieci jest wiele PTU, ustaw dla każdego unikalny adres RS-485 za pomocą przełączników DIP na PTU lub oprogramowaniu (jeśli jest obsługiwany). Konflikty adresowe powodują chaos kontrolny.

5. Ustaw protokół:Za pomocą przełączników DIP lub oprogramowania ustaw protokół komunikacyjny PTU tak, aby dokładnie pasował do kontrolera (klawiatura/DVR/VMS).

Rdzeń: kalibracja i dostrajanie

1. poziom kalibracji (ponownie potwierdzić):

O Użyj oprogramowania sterującego/klawiatury, aby obrócić PTU do pozycji poziomej (0 ° Pan). Obserwuj, czy linia horyzontu (lub obiekt odniesienia) w obrazie z kamery jest pozioma. Jeśli NIE poziom, fizyczne mocowanie nie jest idealnie wypoziomowane.

O Rozwiązanie:Wyłącz zasilanie. Lekko poluzuj śruby mocujące (nie usuwaj). Shim pod podstawą z cienkimi podkładkami, aż obraz będzie wypoziomowany. Bezpiecznie dokręć śruby. Jest to podstawa do dokładnego pozycjonowania.

2. Ustawienie i kalibracja presetu pozycji:

O Prowadź PTU za pomocą kontrolera, aby precyzyjnie wycelować kamerę w wyraźny, krytyczny punkt docelowy.

O Ostrożnie skup obiektyw.

O Na kontrolerze (klawiatura/VMS) wywołaj funkcję „ Ustaw preset ”i przypisz zaprogramowany numer (np. 1).

OKluczowy krok: Skalibruj informacje zwrotne dotyczące pozycji:Wysokiej jakości pozycjonery pochylenia pan (takie jak seria ZIWIN) zazwyczaj obsługują:

• Polecenie uczenia się/zapisu pozycji:Wyślij polecenie informujące PTU „ ta bieżąca pozycja JEST rzeczywistą lokalizacją dla Preset X ”. Wykorzystuje to wewnętrzny koder do rejestrowania dokładnego kąta.




• Wizualne dostrajanie (opcjonalnie):Niektóre zaawansowane systemy umożliwiają dostosowanie punktu środkowego obrazu na poziomie mniejszych pikseli.

OPowtarzalność testu:Przenieś PTU gdzie indziej. Przypomnij sobie nowo ustawiony preset. Obserwuj, czy dokładnie wraca do celu. Powtórz kilka razy, aby sprawdzić powtarzalność. Znaczące odchylenie uzasadnia sprawdzenie stabilności montażu, potencjalnego przeciążenia lub dokładności PTU.

3. ustawienie limitu (jeśli jest to wymagane):

OPoziome granice:Poprowadź PTU do najbardziej lewej dozwolonej pozycji, ustaw lewy limit. Powtórz dla właściwego limitu. Zapobiega uzwojeniu kabla lub kolizjom.

OGranice pionowe:Ustaw maksymalne kąty w górę (pochylenie w górę) i w dół (pochylenie w dół). Zapobiega uderzeniu aparatu w jego obudowę lub wspornik.

4. Ustawienia prędkości i trybu:

O Ustaw odpowiednie prędkości Pan i Tilt (prędkość przelotowa, prędkość śledzenia) w oprogramowaniu sterującym.

O Ustaw pozycję domową.

O Włącz funkcjonalność Auto Flip (jeśli są obsługiwane przez PTU i aparat).

O Skonfiguruj ścieżki rejsowe (wzory/wycieczki).

Ostateczne testy i uruchomienie

· Przetestuj wszystkie funkcje sterowania: kierunki Pan/Tilt, zmiany prędkości, zaprogramowane przywołanie, przelot, powrót pozycji domowej.

· Przetestuj wstępnie ustawioną dokładność przy różnych poziomach powiększenia (wyższy zoom wymaga większej precyzji).

· Symulacja ruchomych celów w celu przetestowania śledzenia (ręczne i automatyczne śledzenie).

· Sprawdź stabilność obrazu pod kątem zauważalnego jittera podczas ruchu.

· Wypełnij listę kontrolną instalacji i uruchomienia.

Wskazówki dotyczące konserwacji

· Okresowo (np. Co kwartał) sprawdzaj szczelność śruby montażowej.

· Wyczyść obudowę PTU, zwłaszcza otwory wentylacyjne (dla wentylatorów/grzejników) i szwy na zewnętrznej patelni i jednostkach przechyłowych, aby zapobiec gromadzeniu się kurzu wpływającego na chłodzenie i odporność na warunki atmosferyczne.

· Sprawdź kable pod kątem starzenia, uszkodzeń lub ukąszeń zwierząt.

· Regularnie testuj wstępnie ustawioną dokładność i podstawowe funkcje.

Wniosek:Instalowanie i debugowanie pozycjonera Pan Tilt wymaga cierpliwości i dbałości o szczegóły. Ścisłe przestrzeganie standardów instalacji, nacisk na kalibrację poziomów i wstępną kalibrację oraz zapewnienie prawidłowych i niezawodnych połączeń elektrycznych (zwłaszcza sieci RS-485) są najważniejsze dla zapewnienia długoterminowej precyzji, stabilności, i niezawodność Twojej jednostki pochylania pan. TECHNOLOGIA ZIWIN zapewnia nie tylko wysokiej jakości jednostki Pan Tilt, ale nasze kompleksowe instrukcje i łatwo dostępne wsparcie techniczne poprowadzą Cię do udanej instalacji i uruchomienia.
