„ Zwinne oko ”nadzoru bezpieczeństwa: demistyfikacja jednostki Pan and Tilt (PTU) -podstawowe pojęcia i wartość

W systemach nadzoru bezpieczeństwa kamery stacjonarne działają jak stacjonarne strażnicy, z z natury ograniczonymi polami widzenia.Jednostka Pan i Tilt (PTU), Często nazywany systemem pozycjonowania lub po prostu jednostką pochylania, umożliwia kamerom „ poruszanie się i patrzenie ”, stając się kluczowym elementem rozszerzającym zasięg i umożliwiającym dynamiczne śledzenie. Ten artykuł zagłębia się w podstawowe koncepcje, zasady pracy i nieodzowną wartośćPan i Tilt UnitW nowoczesnym bezpieczeństwie.

Co to jest jednostka Pan and Tilt (PTU)?

Mówiąc najprościej, aPan i Tilt UnitJest precyzyjnym urządzeniem mechatronicznym. Jego podstawową funkcją jest przenoszenie kamery (lub innych czujników, takich jak kamery termowizyjne, dalmierze laserowe) i napędzanie jej w celu wykonywania precyzyjnych, płynnych ruchów wKierunek poziomy (Pan, lewy/prawy obrót)IKierunek pionowy (pochylenie, pochylenie w górę/w dół).

· ·Pan (obrót poziomy):Zwykle umożliwia ciągły obrót od 0 ° do 360 ° (lub określony zakres kątowy), znacznie rozszerzając pokrycie poziome.

· ·Tilt (pionowy przechył):Zwykle zapewnia zakres od-90 ° (lub niższy) do 90 ° (lub wyższy), obejmując szeroką pionową przestrzeń od ziemi do nieba.

· ·Jednostka:Podkreśla, że jest to samodzielny, w pełni funkcjonalny moduł integrujący silniki, mechanizmy redukcji biegów, obwody sterujące i konstrukcje mechaniczne-zasadniczo kompletnyPozycjoner pochylenia pan.

Podstawowe komponenty i zasada działania jednostki Pan and Tilt

TypowyJednostka przechyłu do patelniObejmuje te kluczowe części:

1. Struktura mechaniczna:

OPodstawa:Zapewnia stabilny fundament montażowy, często wyposażony w standardowe interfejsy montażowe (np. Otwory wspornika).

OPozioma oś obrotu:Zawiera silnik i precyzyjną przekładnię ślimakową lub mechanizm redukcji przekładni planetarnej, umożliwiający płynny, cichy ruch w poziomie o wysokim momencie obrotowym.

OPionowa oś przechyłu:Podobnie zawiera silnik i mechanizm redukcji precyzji, odpowiedzialny za ruch pochylenia kamery w górę/w dół. Projekt musi uwzględniać równoważenie obciążenia i opór wiatru.

OObudowa (opcjonalnie):Chroni wewnętrzne mechanizmy przed kurzem, deszczem, trudną pogodą lub wandalizmem.

2. System napędowy:

OSilnik krokowy lub silnik DC Servo:Zapewnia źródło zasilania. Silniki krokowe są opłacalne i prostsze w sterowaniu; Silniki DC Servo oferują wyższą precyzję, szybszą reakcję, płynniejszą pracę i są idealne do dużych prędkości, precyzyjne śledzenie-kluczowa cecha zaawansowanego pozycjonera pochylenia pan.

OPrecyzyjny mechanizm redukcji:Przekształca szybki, niski moment obrotowy silnika na niskobiegowy, wysoki moment obrotowy wymagany przez zespół miotacza i przechyłu, zapewniając płynny i precyzyjny ruch.

3. System sterowania:

OWewnętrzna tablica kontrolna:Odbiera polecenia od zewnętrznych kontrolerów (DVR/NVR/klawiatura/platforma oprogramowania) za pośrednictwem protokołów takich jak RS-485, Pelco-D/P lub ONVIF.

OInformacje zwrotne dotyczące pozycji (np. Koder):Monitoruje rzeczywistą pozycję jednostki pochylania patelni w czasie rzeczywistym, umożliwiając sterowanie w pętli zamkniętej, aby zagwarantować dokładność i powtarzalność pozycjonowania-niezbędne dla niezawodnościPozycjoner pochylenia pan.

OPrzełączniki graniczne:Zapobiegaj obracaniu się urządzenia poza jego mechaniczne granice, chroniąc urządzenie i kable.

4. interfejsy i okablowanie:

OMoc wejściowa:Zazwyczaj AC 24V lub DC 12V/24V.

OWejście sygnału sterującego:Np. interfejs RS-485.

OWyjście wideo/danych (przez pierścień ślizgowy):W przypadku jednostek przesuwania i pochylania oferujących ciągły obrót o 360 °, głównym elementem jest pierścień ślizgowy. Zapewnia ciągłą, stabilną i nieplątaną transmisję mocy, sygnałów wideo, sygnałów sterujących i danych podczas nieograniczonej rotacji.

Podstawowa wartość i zastosowania jednostki Pan i Tilt

Podstawowa wartość PTU leży wRadykalnie poszerza zasięg pojedynczego punktu nadzoru, Umożliwiające:

· ·360 ° Nieprzerwane monitorowanie:Obejmują rozległe obszary, zmniejszając liczbę potrzebnych kamer stacjonarnych i obniżając ogólne koszty.

· ·Dynamiczne śledzenie celu:Pracuj z inteligentną analizą (np. Rozpoznawanie twarzy, śledzenie pojazdu) w celu automatycznego lub ręcznego śledzenia poruszających się obiektów.

· ·Kluczowy patrol obszaru:Wstępnie ustawić wiele punktów krytycznych (wstępnie ustawione pozycje) dla automatycznych wycieczek lub szybkiego wycofywania.

· ·Szczegółowa obserwacja:Wykorzystaj obiektywy zmiennoogniskowe (kamery PTZ), aby uważnie obserwować odległe szczegóły.

· ·Złożona przydatność środowiska:Idealny do lokalizacji wymagających elastycznego monitorowania na dużą skalę: place, stacje, porty, granice, duże magazyny, podłogi fabryczne, węzły komunikacyjne.

Dlaczego warto wybrać wysokiej jakości jednostkę Pan and Tilt?

TheJednostka przechyłu do patelniJest często najczęściej poruszającym się i mechanicznie obciążanym komponentem w systemie. Jego działanie ma bezpośredni wpływ na stabilność, niezawodność i żywotność całej konfiguracji nadzoru.

· ·Dokładność i powtarzalność:Precyzyjne koła zębate i silniki zapewniają dokładne i konsekwentnie osiągane pozycje-znak rozpoznawczyPozycjoner pochylenia pan.

· ·Płynna operacja:Płynny ruch ma kluczowe znaczenie dla płynności wideo i skutecznego śledzenia.

· ·Nośność i sztywność:Musi stabilnie podtrzymywać wagę kamery i obudowy, wytrzymywać obciążenia wiatrem i unikać wibracji/wstrząsów.

· ·Trwałość i ochrona:Wymaga wysokiej jakości materiałów i konstrukcji, charakteryzujących się doskonałą wodoodpornością, pyłoszczelnością, odpornością na korozję (zwykle oceny IP66/IP67) i tolerancją temperatury.

· ·Niezawodność pierścienia ślizgowego:Do ciągłej rotacjiJednostki do przesuwania i przechylania, Jakość pierścienia ślizgowego jest najważniejsza dla długoterminowej stabilności. Gorsze pierścienie ślizgowe powodują utratę sygnału, szum wideo i potencjalną awarię urządzenia.

· ·Cichy projekt:Niski poziom hałasu jest niezbędny w środowisku wewnętrznym lub cichym.

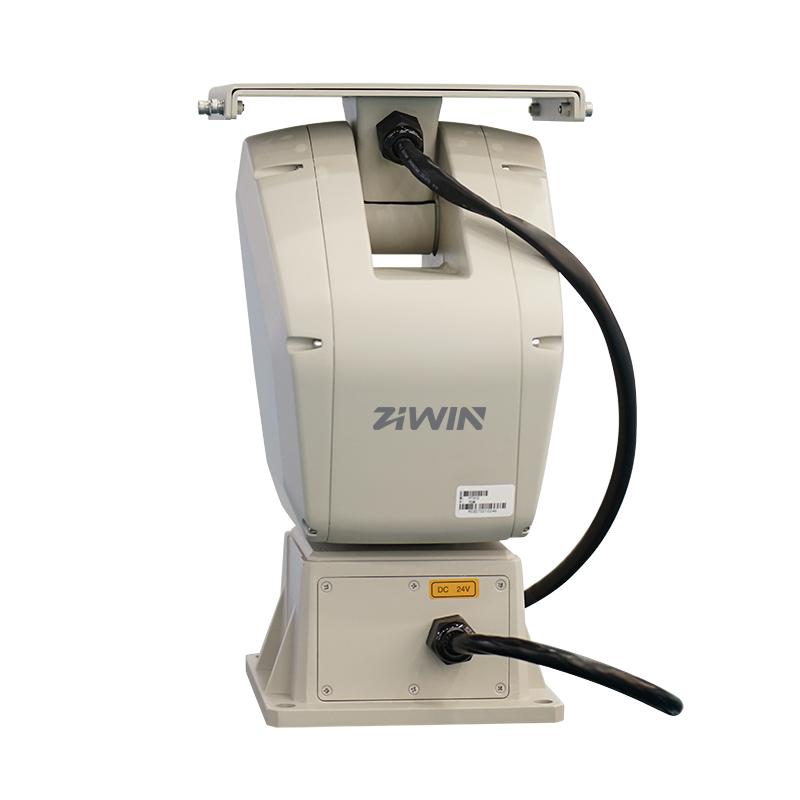

TECHNOLOGIA ZIWINGłęboko rozumie podstawową wartość PTU. Seria ZIWINJednostki Pan i TiltWykorzystanieSilniki precyzyjne,Importowane pierścienie ślizgowe o wysokiej niezawodnościOraz wytrzymałe, trwałe obudowy. Rygorystycznie poddanyTesty starzenia i testy przystosowalności do środowiskaZIWIN PTU zapewniają długotrwałą, stabilną pracę w różnych trudnych warunkach, zapewniającNiezawodny, precyzyjny i cichyWsparcie ruchu dla krytycznych punktów monitorowania.

Wniosek

ThePan i Tilt UnitJest nieodzownym „ zwinnym połączeniem ”w nowoczesnych inteligentnych systemach nadzoru bezpieczeństwa. Zrozumienie jego podstawowych pojęć, zasad działania i podstawowej wartości ma zasadnicze znaczenie dla budowania wydajnych, niezawodnych i kompleksowych sieci monitorowania. Wybór wysokiej wydajności, solidnaJednostka przechyłu do patelni, Takie jak te z ZIWIN, jest mądrą inwestycją mającą na celu zapewnienie długoterminowej stabilności systemu i maksymalizację efektywności operacyjnej.
