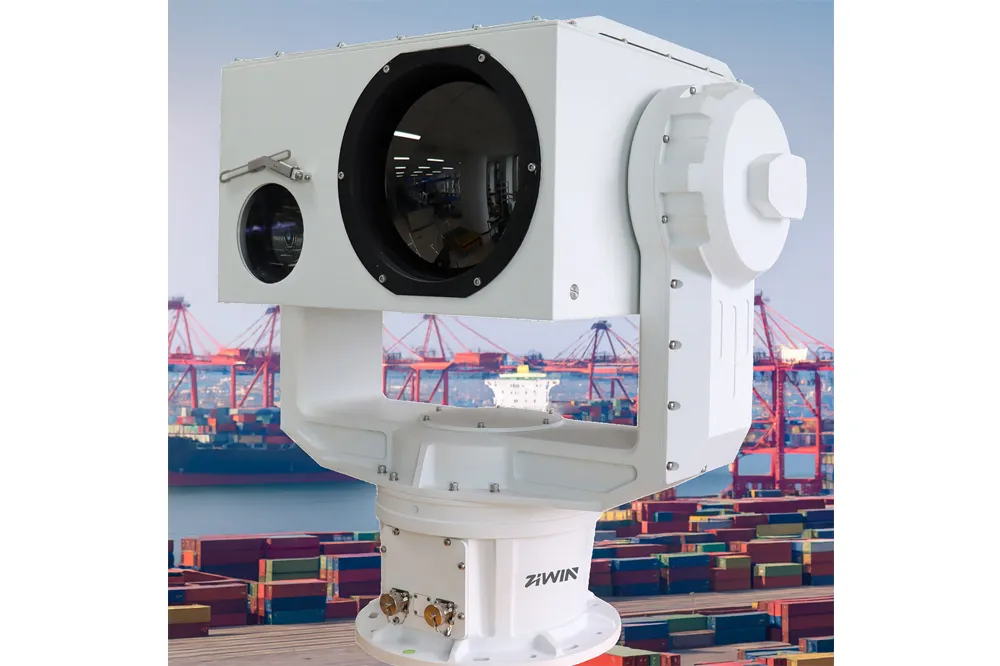

Co to jest jednostka Pan Tilt? Kompletny przewodnik techniczny po jednostkach Tilt Pan Camera (2025)

W systemach nadzoru dalekiego zasięgu, ochrony granic, bezpieczeństwa obwodowego i obrazowania EO/IR, jednostka pochylenia patelni (PTU) jest jednym z najbardziej krytycznych elementów. Podczas gdy obiektywy, czujniki i kamery termowizyjne często poświęcają więcej uwagi, to jednostka pochylenia pan kamery określa, czy system może utrzymać wysoką precyzję śledzenia, przetrwać ekstremalne warunki pogodowe, i zapewniają stabilne obrazy w długich cyklach operacyjnych.

W tym artykule wyjaśniono, czym jest jednostka pochylenia patelni, jak działa, gdzie jest używana i jak wybrać odpowiedni model do profesjonalnych zastosowań nadzoru.

Co to jest jednostka Pan Tilt?

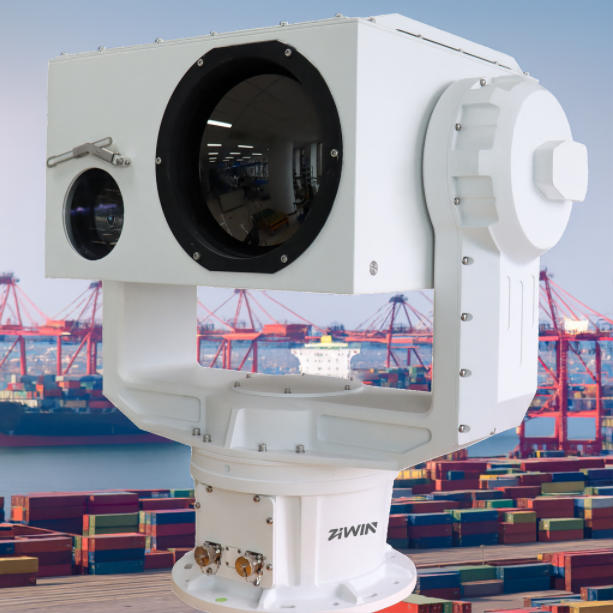

Jednostka pochylenia pan to dwuosiowy mechanizm zmotoryzowany, który obraca kamerę lub ładunek wieloczujnikowy w poziomie (pan) i w pionie (pochylenie). Umożliwia zasięg na dużym obszarze, śledzenie dalekiego zasięgu, automatyczne skanowanie i szybkie repozycjonowanie.

Profesjonalny PTU zapewnia:

• Gładka, kontrolowana rotacja

• Wysoki moment obrotowy do podnoszenia ciężkich ładunków

• Precyzyjne pozycjonowanie kątowe (0,01 °-0,1 °)

• Stabilność pod wpływem wiatru, wibracji lub wstrząsu

• Zdalne lub automatyczne sterowanie przez Ethernet, RS485, ONVIF lub niestandardowe protokoły

Co to jest jednostka Tilt Pan kamery?

Jednostka pochylenia pan kamery jest specjalnie zaprojektowana do kamer światła widzialnego, czujników termicznych, modułów powiększających lub połączonych ładunków wieloczujnikowych EO/IR.

W porównaniu do konsumenckich kamer PTZ, profesjonalny PTU oferuje:

• Ładowność 3-200 kg

• Moment obrotowy lub serwosilniki zamiast małych silników krokowych

• Znacznie wyższa dokładność pozycjonowania

• IP66-IP68 ochrona środowiska

• Pełna niestandardowa możliwość integracji




Jak działa jednostka Pan Tilt: Mechanizmy wewnętrzne

Silnik momentu obrotowego z napędem bezpośrednim

Wysokiej klasy PTU wykorzystują bezszczotkowe silniki z napędem bezpośrednim, oferując szybki obrót, zerowy luz, wysoką precyzję i wyjątkowo długą żywotność.

Mechanizmy przekładni zębatej lub przekładni ślimakowej

Powszechne w PTU o średnim obciążeniu. Zapewniają dobre samoblokowanie, stabilny ruch i opłacalną wydajność.

System kodera

Kodery zapewniają precyzyjne sprzężenie zwrotne, umożliwiając dokładne ustawienia wstępne, powtarzalne skanowanie i sterowanie w pętli zamkniętej.

Elektronika sterująca

Nowoczesne PTU obsługują RS485, magistralę CAN, Ethernet IP i oferują zestawy SDK do integracji na poziomie systemu.

Ochrona środowiska

Profesjonalne PTU wytrzymują deszcz, śnieg, silne wiatry, upały pustynne i korozyjne środowiska przybrzeżne.

Kluczowe mierniki wydajności

• Ładowność-zazwyczaj 3-200 kg w zależności od modelu.

• Prędkość Pan & Tilt-ważna dla śledzenia UAV i szybkiego skanowania.

• Dokładność pozycjonowania-niezbędna do obrazowania zoomu dalekiego zasięgu.

• Wyjście momentu obrotowego-pozwala PTU oprzeć się wiatrowi i bezwładności.

• Stabilizacja Wydajność-zmniejsza drgania i drgania obrazu.




Zastosowania profesjonalnych PTU

• Nadzór granic i linii brzegowej

• Monitorowanie pól naftowych i gazowych

• Ochrona lotniska i portu morskiego

• Inteligentna ochrona miasta i infrastruktury

• Systemy obronne i wojskowe EO/IR

• Inspekcja i monitorowanie wieży telekomunikacyjnej




Pan Tilt Unit kontra Pan Tilt Positioner

Chociaż często używana zamiennie, jednostka pochylenia pan zwykle odnosi się do pełnego mechanizmu dwuosiowego, w tym silników, enkoderów i elektroniki sterującej, mając na uwadze, że pozycjoner pochylenia pan jest bardziej terminem inżynieryjnym skupionym na samej platformie mechanicznej/obrotowej.

Jak wybrać odpowiedni PTU

Ważne kryteria wyboru obejmują:

• Ładunek i środek ciężkości

• Wymagana prędkość obrotowa

• Precyzyjne wymagania (0,01 °/0,02 °/0,1 °)

• Temperatura środowiska i ocena IP

• Kompatybilność protokołu komunikacyjnego

• Cykl pracy i rodzaj aplikacji




Dlaczego profesjonalne systemy używają PTU zamiast kamer PTZ

PTU zapewnia znacznie większy moment obrotowy, stabilność, precyzję i obsługę wielu czujników. Kamery PTZ nie nadają się do dalekiego zasięgu EO/IR, ciężkich ładunków lub trudnych warunków.

Wniosek

Jednostka pochylenia pan jest podstawą nowoczesnych systemów nadzoru dalekiego zasięgu i EO/IR. Zapewnia stabilne śledzenie, dokładne pozycjonowanie i niezawodną wydajność na zewnątrz 24/7, nawet w ekstremalnych warunkach.

Dowiedz się więcej

ZIWIN zapewnia pełną gamę profesjonalnych jednostek pochylania patelni z konfigurowalną konstrukcją silnika z precyzją i momentem obrotowym.
