Jak wybrać jednostkę Pan-Tilt z podwójnymi przekazami RF dla systemów antenowych

Praktyczny przewodnik od wymagań systemowych do implementacji inżynierskiej

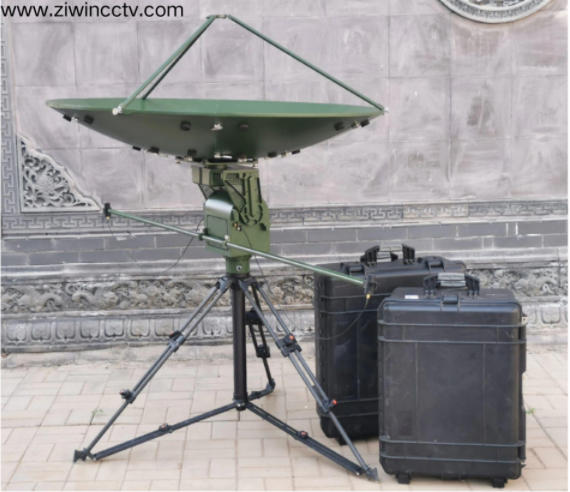

W przypadku systemów radarowych, komunikacyjnych i przeciwdziałających UAS anteny są często łączone z jednostkami przechyłu PAN (PTU), aby zapewnić pełne pokrycie azymutu i dokładne wskazywanie. Ważnym, ale często ignorowanym problemem w tych aplikacjach jest trasowanie sygnałów RF między stroną stacjonarną a platformą obrotową. Wymóg podwójnych przekazów RF w połączeniu z wyzwaniami dostępnymi przy wyborze odpowiedniej jednostki pantilt, aby je pomieścić, ma duży wpływ na stabilność systemu i integralność sygnału, a także na długoterminową niezawodność.

Ten artykuł to systematyczna i zorientowana na inżynierię instrukcja wyboru odpowiedniej jednostki pochylenia z podwójnymi przepływami RF w systemie antenowym, szczegółowo opisująca aspekty wydajności RF, projektowania mechanicznego i praktycznych problemów z integracją.

Pierwsze pytanie: Czy Twój system antenowy naprawdę potrzebuje podwójnych kanałów RF?

Porównując „ dowolne specyfikacje z przesuwaniem ”, ważne jest, aby zrozumieć ukrytą dla nich architekturę systemu. W wielu przypadkach  para przekazów RF nie jest opcją, ale raczej koniecznością. Scenariusze te obejmują:

A. Oddzielne ścieżki sygnału transmisji (TX) i odbioru (RX)

B. Antena główna plus antena zapasowa dla redundancji

C. Operacja wielopasmowa (np. wykrywanie mikrofalowe komunikacji niskiej częstotliwości)

D. Jednoczesne monitorowanie i aktywna transmisja lub zagłuszanie

E. Testowanie online, kalibracja lub konserwacja bez przerywania pracy

W tym kontekście przejście na mechanikę pochylenia, która z natury pozwala na podwójne sterowanie RF, jest najbardziej solidną odpowiedzią inżynierską.

Wydajność RF jest najważniejsza-nie tylko zdolność rotacji

Często popełnianym błędem w wyborze pochylenia jest umieszczanie zbyt dużej wagi pod kątem obrotu i prędkości, a nie wydajności RF. Aby charakteryzować jednostki dual-RF pan-tilt, należy określić następujące parametry RF:

Typowe oceny obejmują:

DC-3 GHz

DC-6 GHz

DC-8GHz

DC-18GHz

Dodatkowa częstotliwość wymaga znacznie bardziej wymagających tolerancji mechanicznych, lepszych materiałów i bardziej złożonych konstrukcji złącza rotary RF. Dobrą zasadą jest wybranie zakresu, który spełnia potrzeby systemu, ale nie przesadza zbytnio.

Utrata wstawienia i stabilność podczas rotacji

Pozytywnie, niska utrata wtrącenia nie tylko poprawia odległość wykrywania, ale także poprawia jakość komunikacji. Ale ważniejsza jest stabilność tego lost przy stałej rotacji. Niektóre z projektów z niższej półki mogą spełniać wymagania RF w testach statycznych, ale odczyty mogą się znacznie różnić przy rotacji, która jest nie do przyjęcia w przypadku rzeczywistych przypadków użycia.

Izolacja kanału (krytyczna dla podwójnego RF)

Prawdziwe podwójne RF wymaga wysokiej izolacji między kanałami i niskiego sprzężenia ścieżek nadawczych o dużej mocy na ścieżkę odbioru wrażliwej. To właśnie ten parametr oddziela prawdziwe projekty podwójnego RF od tych, które mają tylko „ dwa kable dzielące strukturę ”.

Ciągły obrót o 360 ° musi być obsługiwany w sposób kreatywny

Jeśli system antenowy wymaga:

A. Nieograniczony ciągły obrót o 360 °

B.24/7 operacja długoterminowa

W takim przypadku sensowne byłoby wyrzucenie od razu tych rozwiązań, które opierają się na zewnętrznych pętlach kablowych lub okablowaniu o ograniczonym obrocie. Odpowiednia głowica przesuwana z podwójnym RF powinna zawierać:

A. Połączenia obrotowe RF mounted w PTU

B. Dwa wolne kanały RF dla dowolnej rotacji

C. Izolacja fizyczna  sygnałów RF, mocy i sterowania

Jest to ważne, aby odróżnić systemy klasy inżynieryjnej od tymczasowych rozwiązań laboratoryjnych.

Precyzja mechaniczna bezpośrednio wpływa na wydajność RF

Błędem jest traktowanie RF i mechanicznego design jako dwóch oddzielnych dyscyplin. Mechaniczna konstrukcja jednostki z podwójnym RF type   pan-tilt określa wydajność ograniczoną przez RF.

Ważnymi czynnikami mechanicznymi do zobaczenia są:

A. Współosiowości  i promieniowe wyprowadzenie> wału głównego

B. Mikro-wibracje podczas obrotu

C. Długość, masa i wysokość CG anten

D. Obciążenie wiatrem lub   wysoka prędkość obrotowa sztywność konstrukcyjna

Kiedy te anteny kierunkowe stają się duże, jak 2 m × 0,3 m lub nawet 1  m × 1 m, mechaniczne chybotanie może wywoływać niedopuszczalne ilości niestabilności RF.

Interfejsy i szczegóły integracji mają większe znaczenie niż oczekiwano

Innym wymaganiem w jednostce dual-RF  pan-tilt jest bezproblemowa integracja ze strukturą systemu. Kluczowe kwestie obejmują:

A. Złącza RF typy (N, SMA, TNC itp.)

B. Położenie złączy umożliwiających czyste routing cable 

C. Określone przez klienta złącza lub kables możliwe

D. Rozsądna izolacja wewnętrzna  ścieżek RF, mocy i sterowania

Tego rodzaju szczegóły mogą mieć ogromny wpływ na łatwość i sukces realizacji projektu-czy będzie on latał płynnie, będzie wiedział, czego się spodziewać i będzie wymagał przeprojektowania podczas integracji?

Redundancja i niezawodność dla systemów o znaczeniu krytycznym

Na przykład w zastosowaniach przeciwdziałających UAS, nadzorze portów lotniczych i ochronie granic lub monitorowaniu sektorów infrastruktury krytycznej oczekuje się, że jednostki typu pan-tilt będą działać przez długi czas, który może sięgać kilku lat.

Konstrukcja z podwójnym RF pan-tilt przedstawia szereg ważnych korzyści:

A. Przełączanie kanałów RF,  zarówno pierwotne, jak i wtórne

B. Konserwacja i diagnostyka online

C. Wyższa średnia średnia czasu między awariami  ( MTBF)

D. Obniżone ryzyko na poziomie systemu

W takich środowiskach uwzględnienie podwójnego przepływu RF nie jest dodatkiem kosztowym, ale zmniejszeniem ryzyka.

Wniosek: Wybór Dual-RF Pan-Tilt to decyzja dotycząca inżynierii systemu

Wybór jednostki typu pan-tilt z podwójnym przekazem RF nie jest po prostu kwestią wyboru sprzętu. To jestDecyzja inżynierska na poziomie systemuCo odzwierciedla:

A. Zrozumienie ogólnej architektury RF

B. Uwzględnienie długoterminowej eksploatacji i konserwacji

C. Nacisk na niezawodność, a nie pojedyncze specyfikacje

Dobrze zaprojektowana jednostka z podwójnym odchyleniem RF osiąga właściwą równowagę między wydajnością RF, stabilnością mechaniczną i gotowością do integracji, zapewniając niezawodne działanie systemu antenowego przez cały okres eksploatacji.
